122001. Fusion Splicer Machine
  • 122001. Fusion Splicer Machine

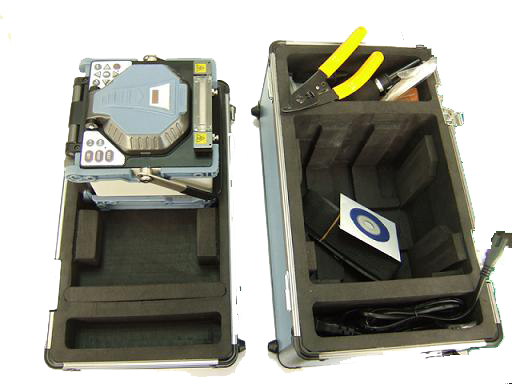

122001. Fusion Splicer Machine

NST-200A with Fiber Holders
Detailed description
Description:

Features



Digital fusion splicer with automatic focus function

Fiber core can be display clearly
Single X or Y view and X & Y view simultaneously
Auto detect cleaved endface fault
Display fiber cleaved and offset angle
Display core and clad offset
5.6 inch TFT color LCD monitor with clear digital image display
USB & VGAinterface

Software upgrade via USB interface


Specefications



Model

NST-200A with Fiber Holders

Applicable fibers

SM (ITU-T G.652), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)

Fiber cleaved length

10 ~16mm (Coating diameter<250µm);16mm(Coating diameter250~1000µm)

Fiber diameter

Cladding diameter:80 ~150µm , Coating diameter:100 ~1000µm

Auto focusing

Available

Fiber aligning method

Core aligning, clad aligning, manual aligning

Average splice loss

0.02dB (SM), 0.01dB (MM), 0.04dB (DS), 0.04dB( NZDS)

Splicing time

Typical 9 sec,with standard SM fiber

Heating time

Typical 36 sec

Applicable sleeves

60mm, 40mm and a series of micro sleeves

Tension test

2N(option)

Electrode life

5000

Battery capacity

Typical 400 cycles (splice and heat)

Monitor

5.1 inch TFT color monitor

Terminal

USB 1.1 and VGA ,   software upgrade via USB interface

Operating condition

0 ~ 5000m above sea level, 0 ~ 95%RH and -10~50oCC, respectively, Max. wind velocity of 15m/s

Splicing mode

Auto ,normal

Fiber cleaved angle threshold set

0.1 ~ 10.0 oC , 0.1oCstep

Power supply

Li-battery 11.8V  , AC100-240V  DC12.6V/5.0A

Dimension

L169*W152*H155mm

weight

2.4kg   2.9kg(battery)
